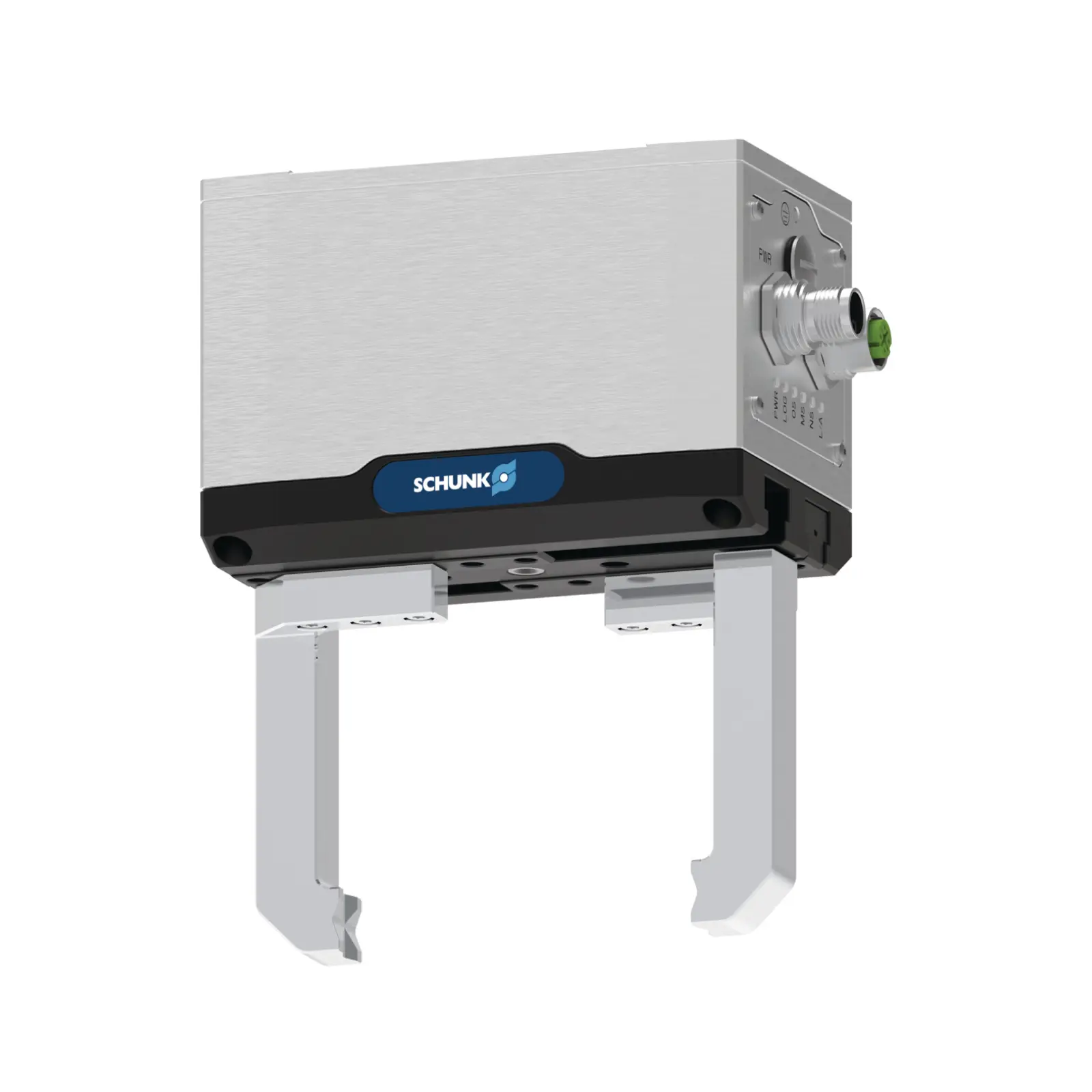

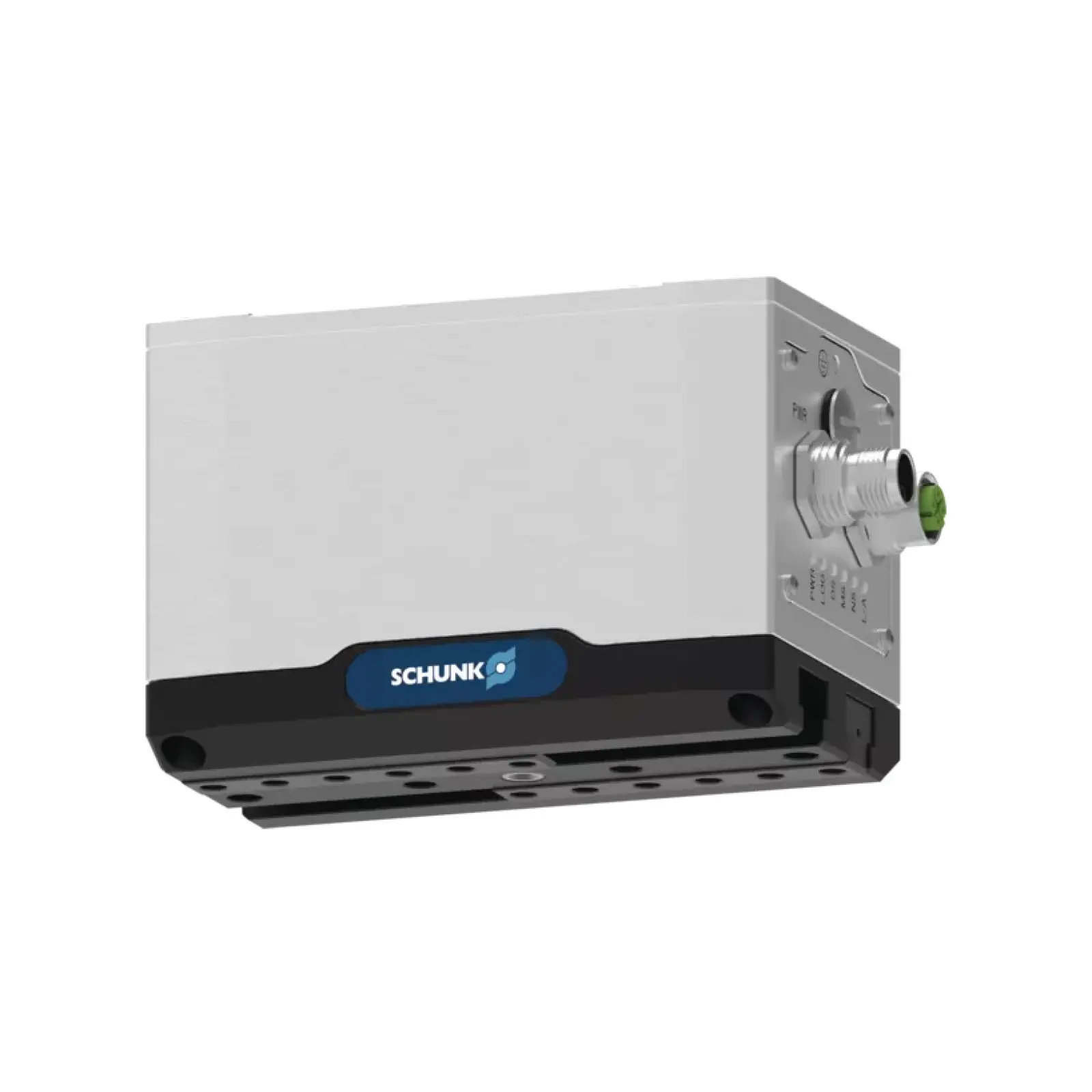

EGU 50-PN-N-B
Fabricante: Schunk
Pinza robótica. Dedos no incluidos.
Los controladores ROS de este producto aún no están disponibles, pero se pueden integrar en las principales marcas muy fácilmente. Por favor, consúltenos.
Disponible bajo pedido
Disponible bajo pedido
Disponible bajo pedido
La pinza universal EGU 50-PN-N-B de Schunk es una solución versátil para ejecutar tareas de manipulación en múltiples aplicaciones como la carga y descarga de máquina-herramienta, tareas de montaje y unión o la manipulación general de piezas.
Cuenta con un alto nivel de precisión y fuerza de agarre y se puede integrar de manera sencilla e intuitiva en la mayoría de brazos robóticos de los principales fabricantes del mercado gracias a una amplia gama de interfaces de comunicación, módulos de software y plugins disponibles.
Principales características
-
-
Versátil y flexible.
-
Fácilmente programable.
-
Robusta y precisa, también en condiciones ambientales delicadas.
-
Detección de pérdidas y parada de emergencia ante posibles fallos.
-
Aplicaciones
-
-

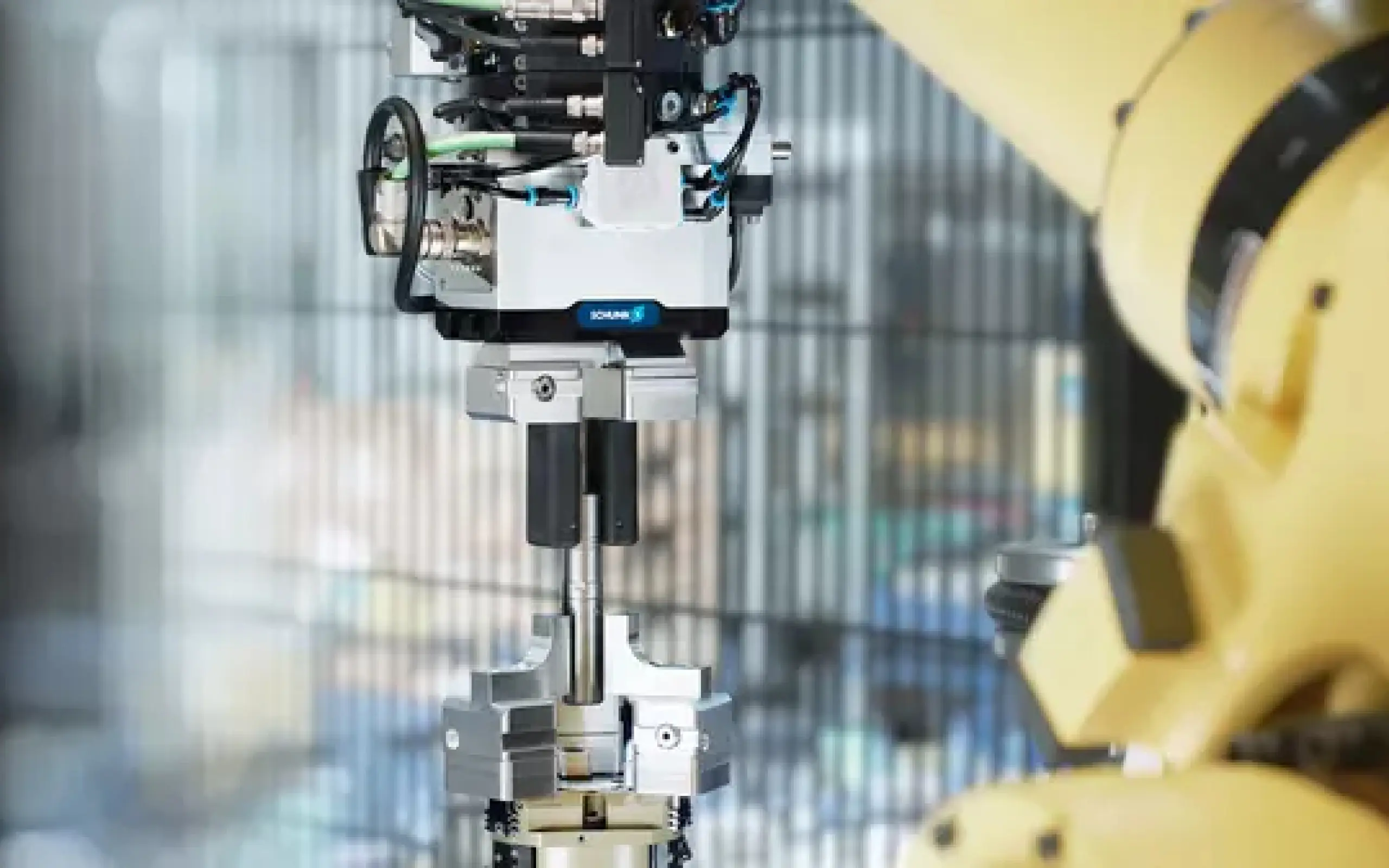

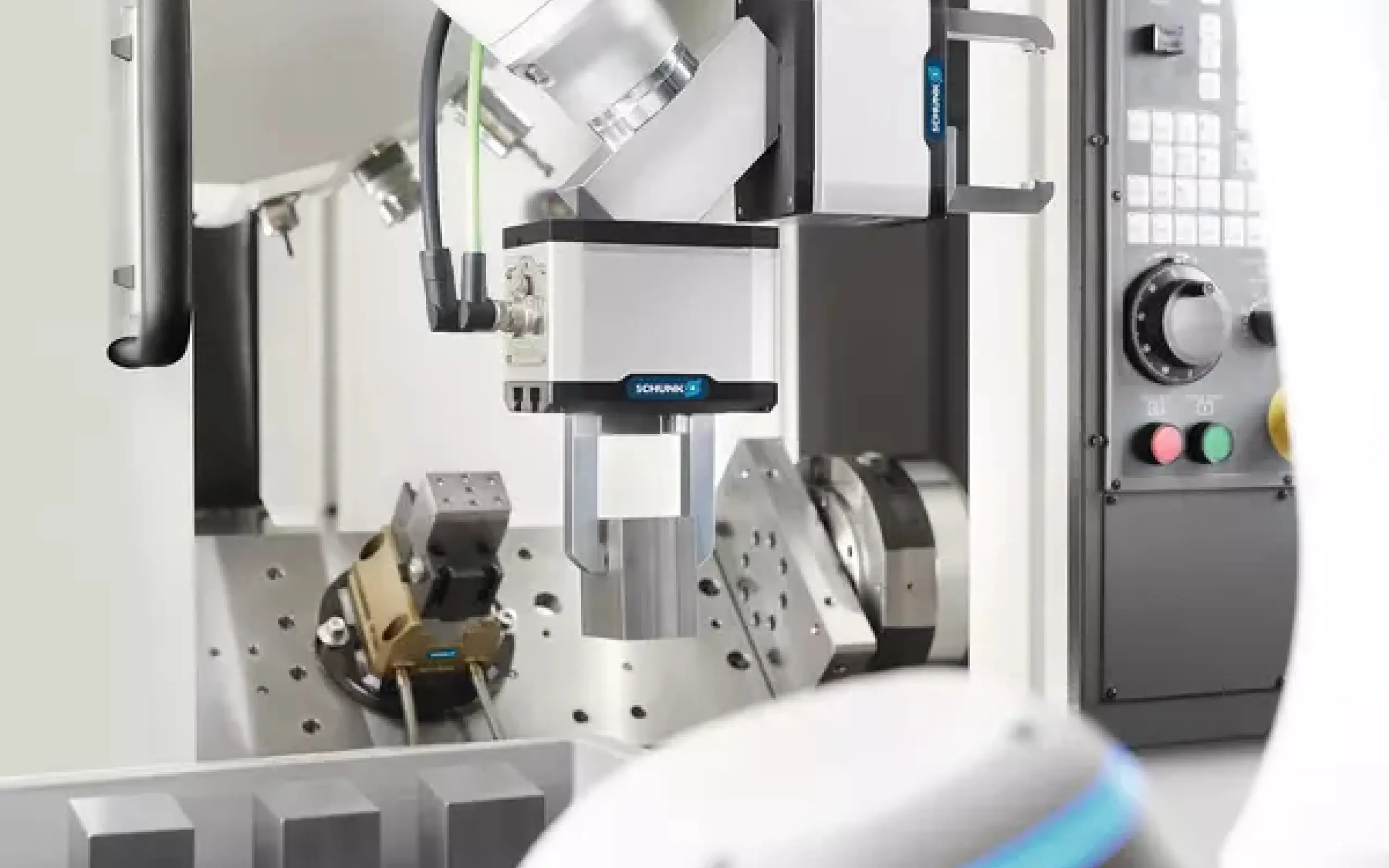

Carga y descarga de maquinaria
-
Montaje y unión de piezas o componentes
-

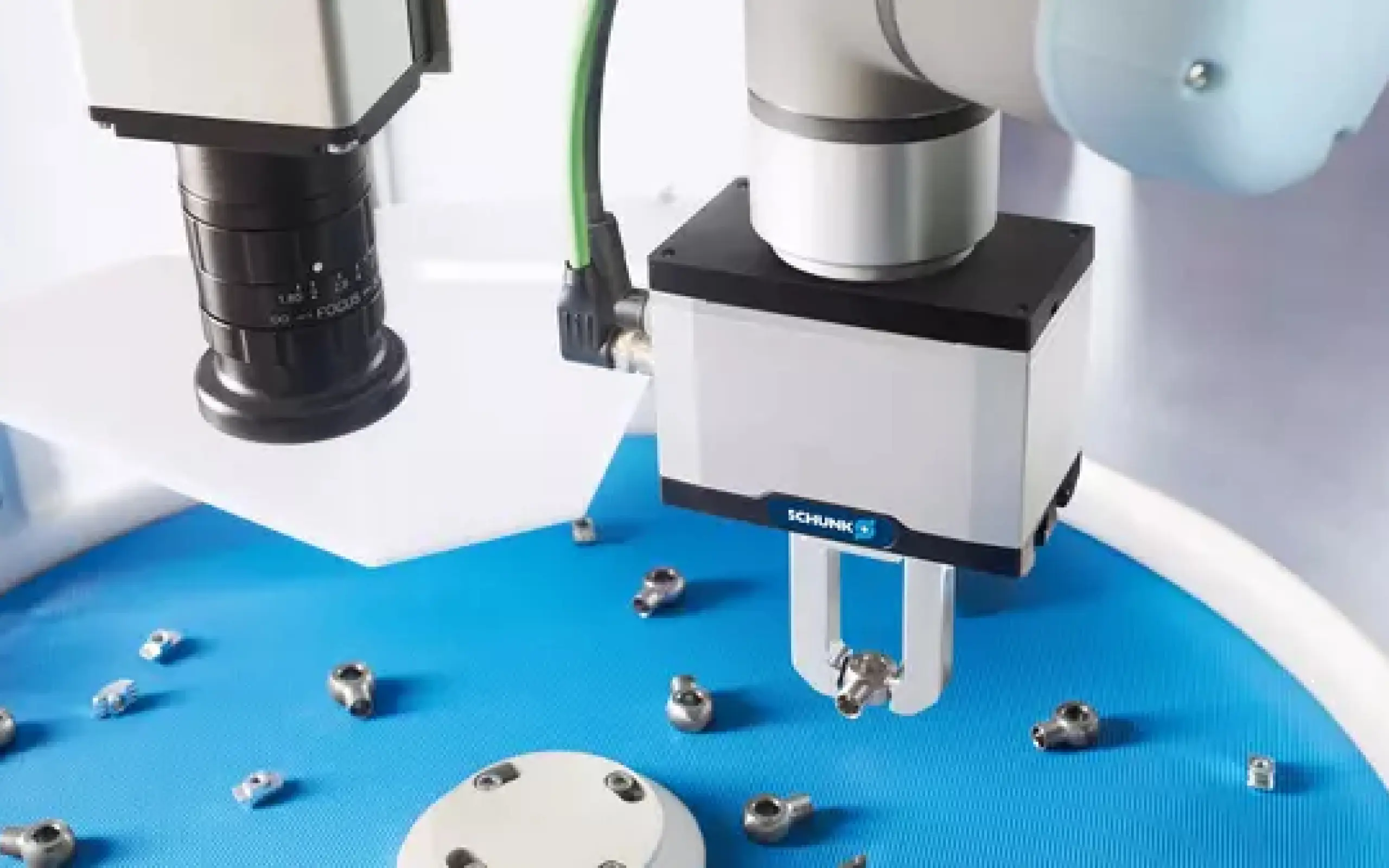

Manipulación de piezas.
-
| Fabricante | Schunk |
| Nº Modelo | EGU 50-PN-N-B |
| Temperatura | 5°C - 55°C |
| Peso | 1,44 kg |

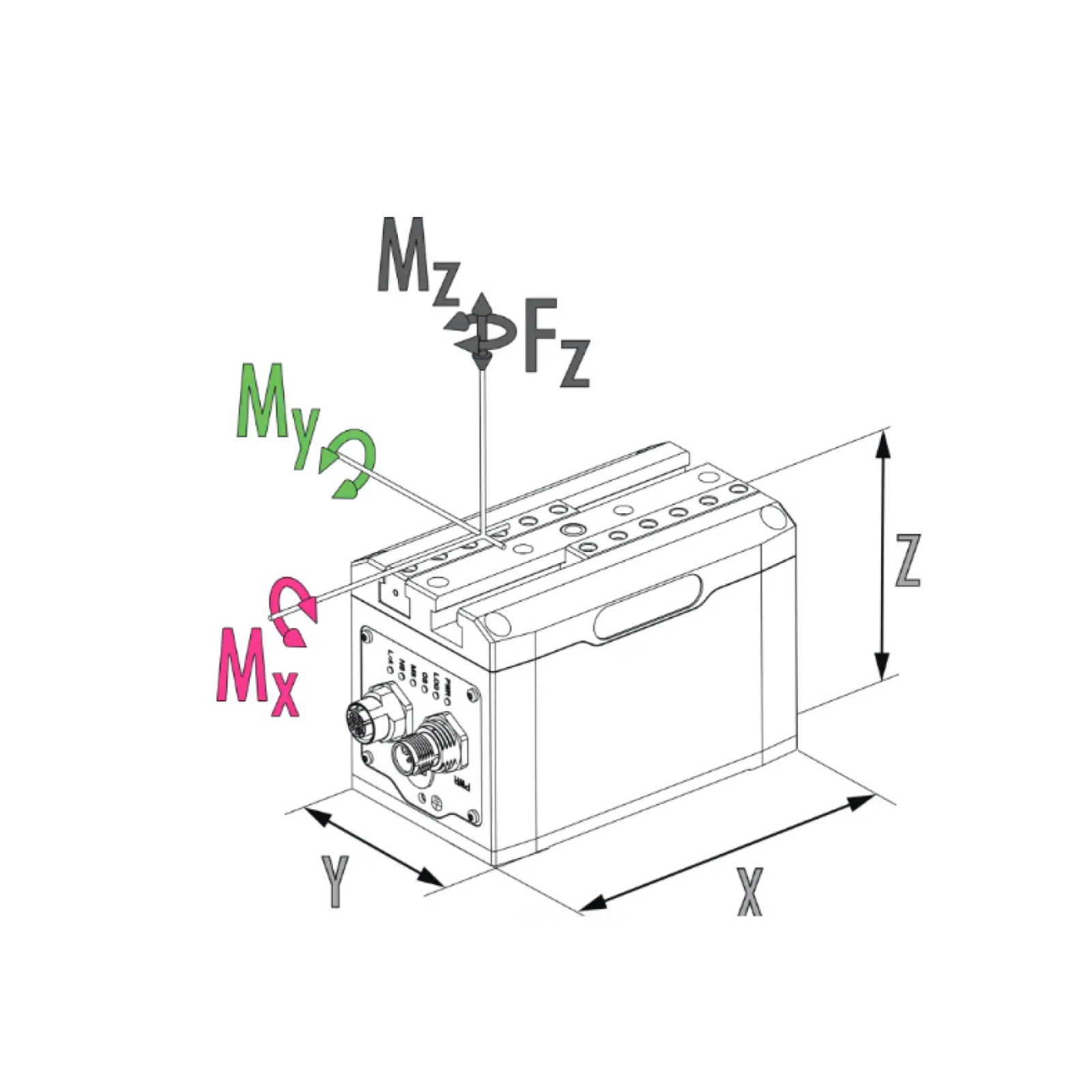

| Longitud X | 122 mm |
| Altura Z | 88 mm |
| Anchura Y | 72 mm |
| Protección | Sistema electrónico: IP67 Guía/mordazas base: IP40 |
| Repetibilidad | Repetibilidad de agarre (sujeción): 0.02 mm Repetibilidad de agarre (posicionamiento, unidireccional): 0.05 mm Repetibilidad (posicionamiento bidireccional): 0.15 mm |
| Interfaz | PROFINET |
| Carrera por mordaza | 51 mm |
| Fuerza de agarre mín. | 150 N |
| Fuerza de agarre máximo | 300 N |
| Longitud máx. admisible de los dedos | 80 mm |
| Peso recomendado de la pieza | 0,4 kg |
| Tiempo de apertura | 0,8 s |
| Tiempo de cierre | 0.8 s |
