La pinza de dos dedos EGK 25-IL-M-B de Schunk está especialmente diseñada para manipular piezas y componentes pequeños o frágiles de manera segura y flexible.
EGK 25-IL-M-B es fiable y sensible, adecuada para automatizar tareas de manipulación en laboratorios o entornos de fabricación de productos electrónicos, mejorando la productividad del proceso evitando el extravío de piezas ya que su posición de fuerza de agarre, integra la capacidad de detección de pérdidas.
Además se integra fácilmente con otros sistemas robóticos al ser compatible con los principales fabricantes del mercado mediante una amplia gama de interfaces de comunicación, bloques funcionales de PLC y demás complementos.
Principales características
-
- Alta sensibilidad en la sujeción.
- Puesta en marcha sencilla e integración rápida.
- Velocidad de giro ajustable en cuatro niveles.
Aplicaciones
-

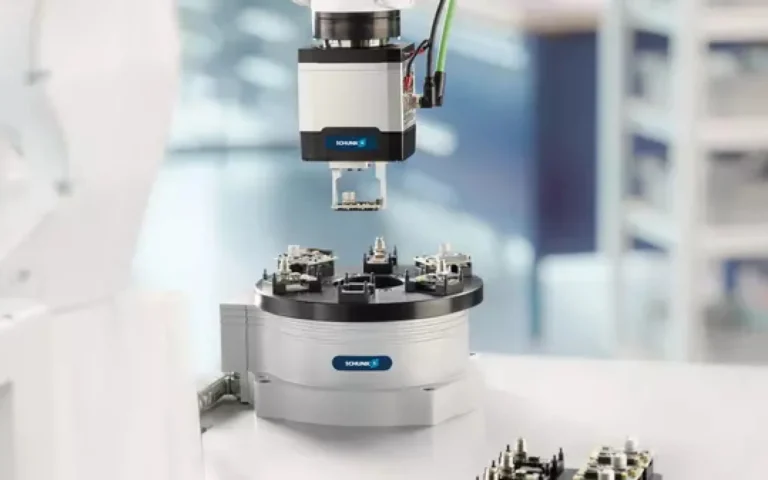

- Manipulación en la fabricación de productos electrónicos.

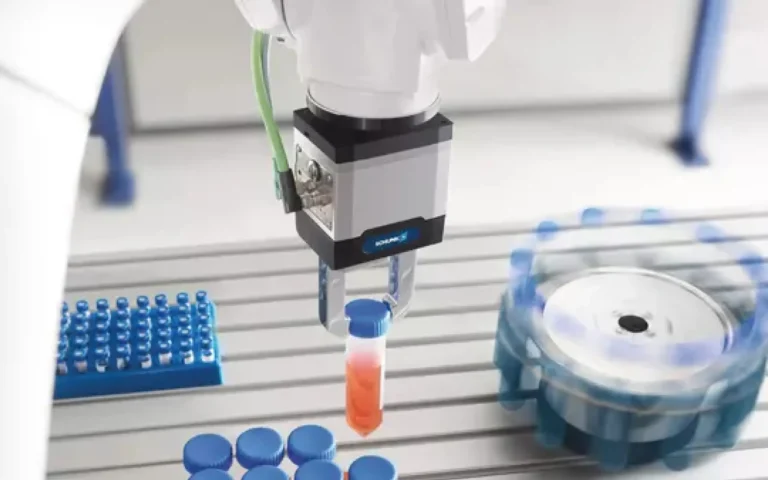

- Automatización de laboratorios.
- Manipulación de piezas pequeñas y frágiles.
Fabricante | Schunk |
Nº Modelo | EGK 25-IL-M-B |
Altura Z | 78 mm |
Longitud X | 83 mm |
Anchura Y | 62 mm |
Peso | 0,62 kg |
Temperatura | 5°C - 55°C |
Fuerza de agarre máximo | 50 N |
Fuerza de agarre mín. | 20 N |
Carrera por mordaza | 26,5 mm |
Voltaje | 24 V |
Protección | Sistema electrónico: IP67 / Guías/Mordazas: IP20 |
Longitud máx. admisible de los dedos | 70 mm |
Masa máx. admisible por dedo | 0,13 kg |
Tiempo de cierre | 0,37 s |
Tiempo de apertura | 0,37 s |
