EGS 25-N-N-B
Fabricante: Schunk
Módulo de agarre giratorio con pinza paralela.
Los controladores ROS de este producto aún no están disponibles, pero se pueden integrar en las principales marcas muy fácilmente. Por favor, consúltenos.
Disponible bajo pedido
Disponible bajo pedido
Disponible bajo pedido

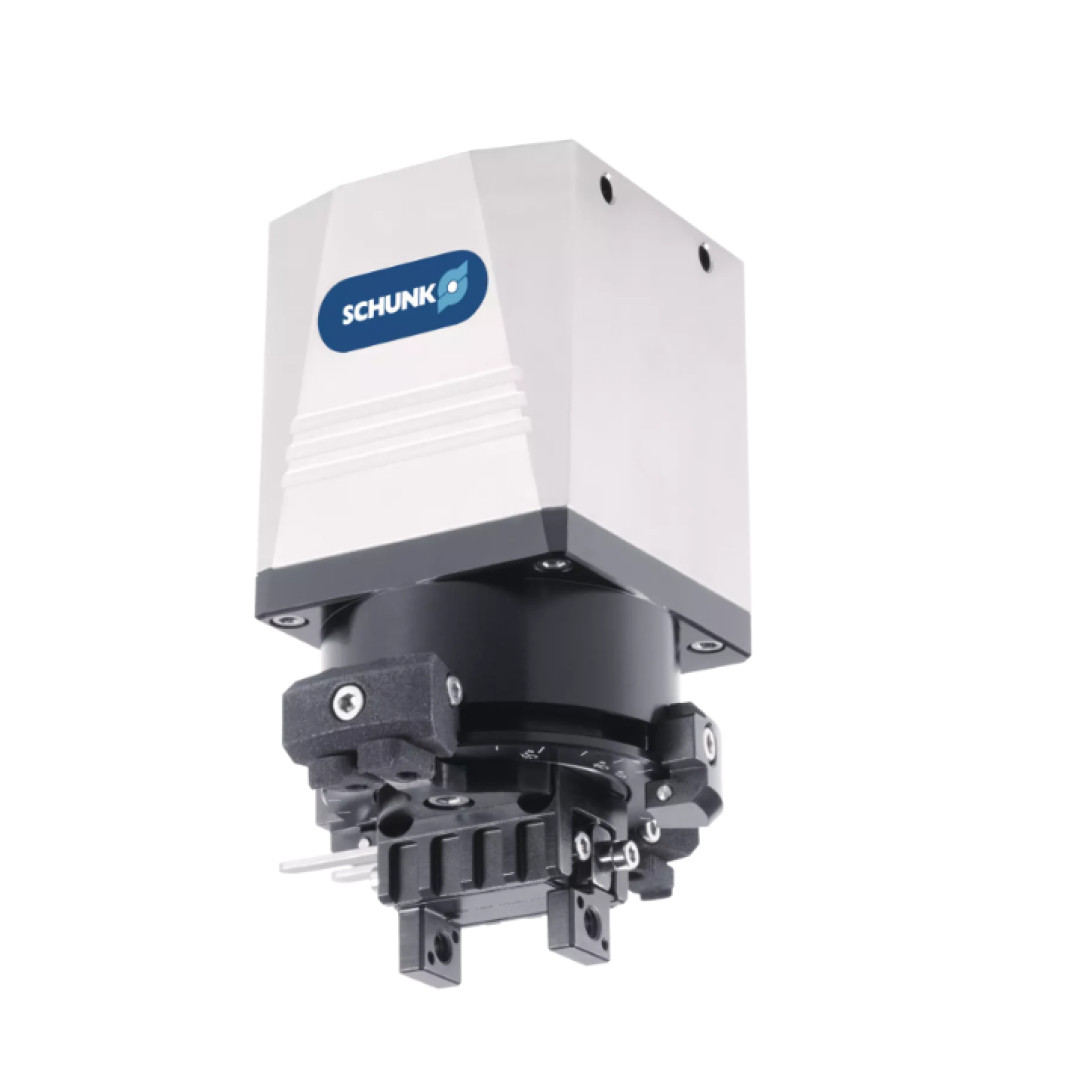

La pinza EGS 25-N-N-B de Schunk cuenta con un módulo eléctrico de giro y agarre paralelo con 2 dedos prensores y garras básicas, guiadas sobre rodamientos suaves.
EGS 25-N-N-B es especialmente útil para el agarre y manipulación de piezas pequeñas y medianas con fuerza flexible y alta velocidad en entornos limpios como el sector del ensamblaje y los ensayos, en laboratorios o para el sector farmacéutico.
Esta pinza ejerce una fuerza constante y un agarre preciso ajustable a dos y cuatro niveles para la manipulación de piezas delicadas.
Principales características
-
- Alta capacidad de sujeción.
- Puesta en marcha sencilla e integración rápida en sistemas existentes.
- Velocidad de giro ajustable en cuatro niveles.
- Versatilidad.
Aplicaciones
-
- Laboratorios y sector farmacéutico.
- Tareas de ensamblaje.
- Manipulación de piezas pequeñas y medianas.
Fabricante | Schunk |
Nº Modelo | EGS 25-N-N-B |
Luminosidad | 5º C - 55ªC |
Peso | 0,45 kg |
Voltaje | 24 V |
Corriente | Max: 1,2 A - Nominal: 0,8 A |

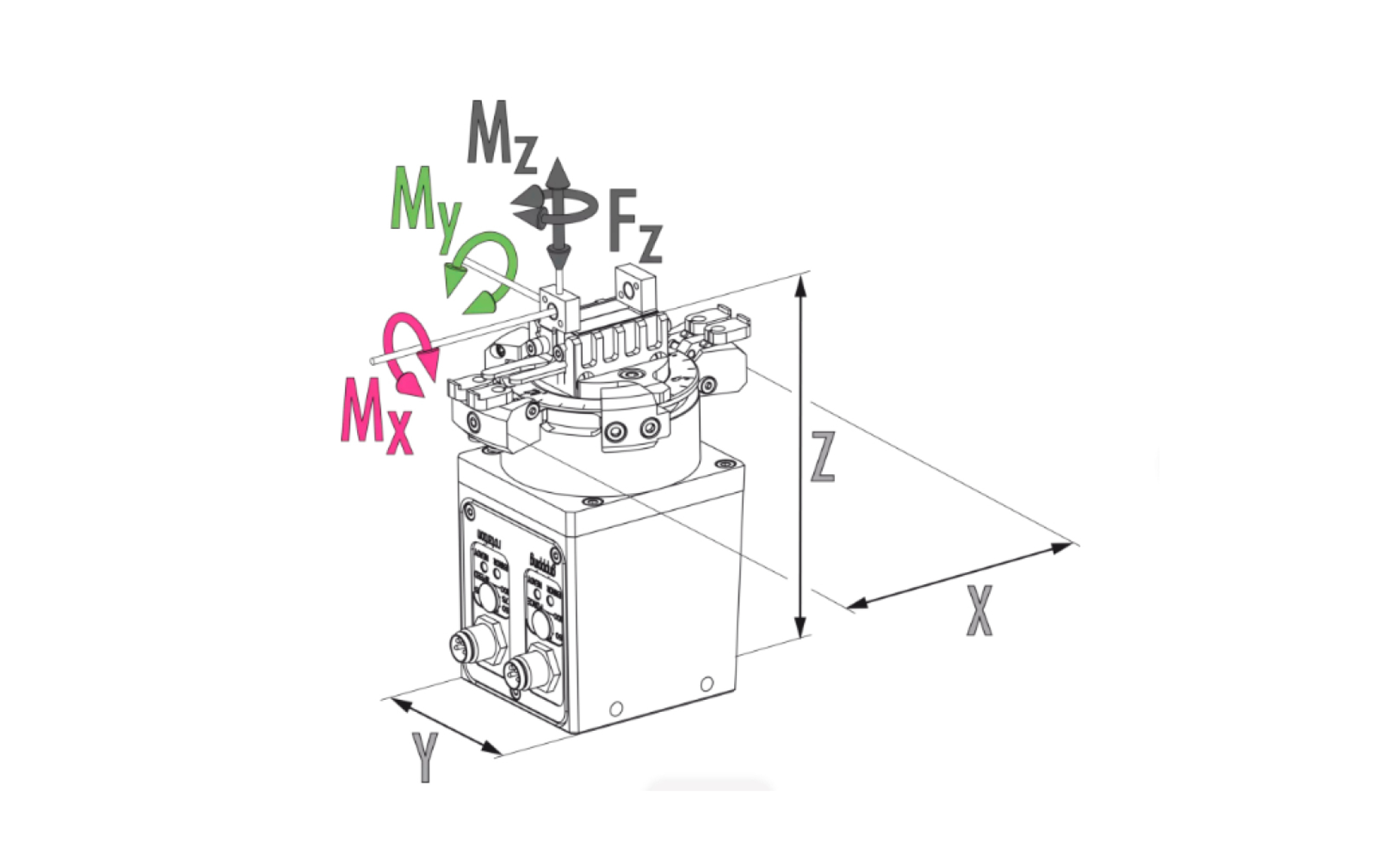

Longitud X | 69,8 mm |
Anchura Y | 45 mm |
Altura Z | 88,8 mm |
Carrera por mordaza | 3 mm |
Fuerza de agarre mín. | 15 N |
Fuerza de agarre máximo | 30 N |
Peso recomendado de la pieza | 0,15 kg |
Longitud máx. admisible de los dedos | 32 mm |
Masa máx. admisible por dedo | 0,02 kg |
Tiempo de apertura | 0,05 s |
Tiempo de cierre | 0,05 s |
